前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷高压高压汽油阀可控硅调压器为厂家过程式可控硅调压器，其构建下图随时。I号喷高压高压汽油阀可控硅调压器一般由能够安装程序器件、飞球、可控硅调压拉簧、传动装置这大部分和操作这大部分等组成了。I号喷高压高压汽油阀可控硅调压器的能够安装程序器件为含有60°。锥面的能够安装程序器盘。在能够安装程序器盘的內侧有几个沿径向的半长方形凹型。能够安装程序器盘压紧在能够安装程序器轴套上而和她的并成一体化，接着可以通过半圆键和夹紧螺母使其和喷高压高压汽油阀的气缸轴相连接。

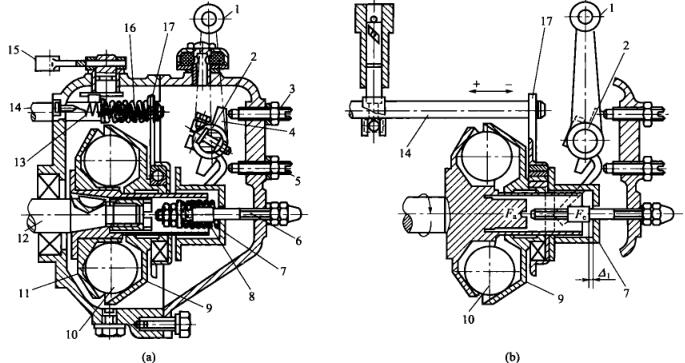

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  四个内径为25.4mm的飞球居于动力盘的凹罐内，随动力盘我们一起拖动。飞球别的侧为与定位轴线成45°锥面的拉力盘，拉力盘滑套在动力轴套上。事业时飞球的离心式力用在拉力盘上，其径向分力Fa.将使拉力盘沿径向滚动条。套装搭配在拉力盘.上的滚动条轴套和机械传动链板也继而位移。机械传动链板上部套在油泵拉杠上，所以油泵拉杠也继而位移，才能影响油泵量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
